Mesa de soldadura y mesa de soldadura proesional

Mesa de soldadura

Un sistema de fijación modular asequible y fácil de usar. Aumente la calidad del trabajo y la productividad. Fije en CUALQUIER PUNTO del tablero.

El sistema FixturePoint es ideal para la fijación de marcos 2D. Utilice los kits FixturePoint para empezar a trabajar de inmediato, de forma cómoda, segura y eficiente para mejorar la calidad del trabajo y la productividad.

Las abrazaderas y componentes FixturePoint pueden insertarse en los agujeros de 16 mm del tablero de 900 x 600 mm para una flexibilidad total en la fijación modular.

Kit completo de abrazaderas y componentes:

- 4 abrazaderas de fijación rápida: Se insertan en cualquier orificio del tablero para una sujeción rápida.

- 4 topes de posicionamiento: Se montan en el tablero de la mesa para localizar y detener las existencias.

- 4 Insertos de bloqueo: Se montan en el tablero de la mesa para localizar y detener el material.

- 4 barras de tope: Se montan en el tablero para localizar y detener el material. Utilizar con adaptadores roscados.

- 4 adaptadores roscados: Se montan debajo del tablero para convertir cualquier agujero de la mesa en un agujero roscado M10.

- 8 apoyos magnéticos: Colóquelos en cualquier lugar de la mesa para elevar y nivelar el material.

Dimensiones de la superficie de la mesa (mm): 900x600

Peso : 33 Kg

 Espesor del material del tablero (mm): 4

 Altura del tablero con marco de patas (mm): 860

 Altura del tablero SIN marco de patas (mm): 158

El juego incluye:

SP010-30-005 Ángulo 175x50x75mm agujero/ranura 8 uds.
SP010-50-002 Tope universal 225x50x25mm 4 uds.
SP010-70-001 Mordaza de compensación 180° con mango 300x300mm 6 uds.
SP010-60-001 Perno de bloqueo rápido fi 28x50mm 22 uds.
SP010-90-003A Llave Allen hexagonal 150mm 1 ud.
SP010-90-004 Cepillo de nylon 30x80mm 1 ud.
SP010-90-001 Piedra de aceite para limpieza 200x50x25mm 1 ud.
SP010-90-002 Botella de spray 1 ud.

Kit N.º 2 para mesa de soldadura, con orificios de 28 mm

El juego incluye:

SP010-30-002 Escuadras de sujeción y posicionamiento, agujeros 175x50x175 mm, agujero/ranura, 6 uds.

SP010-30-005 Escuadra de sujeción y posicionamiento con orificios 175x50x75 mm, orificio/ranura, 2 uds.

SP010-50-002 Tapón universal 225x50x25 mm 4 uds.

SP010-70-001 Tornillo de compensación para bloqueo a 180° con mango de acero 300x300 mm 8 uds.

SP010-60-001 Perno de bloqueo rápido fi 28x50 mm 20 pz.

SP010-90-003A Llave Allen hexagonal de 150 mm 1 pz.

SP010-90-004 Cepillo de nylon fi 30x80 mm 1 pz.

SP010-90-001 Piedra engrasada 200x50x25 mm para la limpieza 1 pz.

SP010-90-002 Botella pulverizadora 1 l 1 pz.

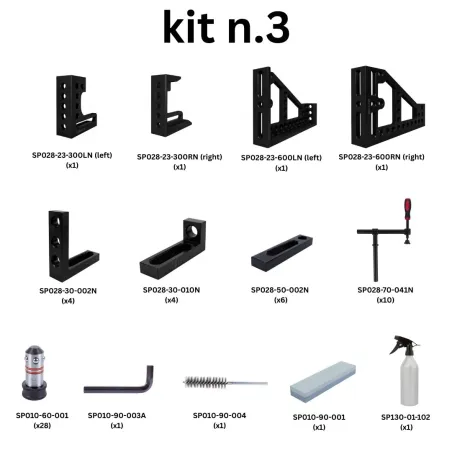

El juego incluye:

SP010-23-600L Ángulo de sujeción y posicionamiento 375x100x600 (izquierda) 1 ud.
SP010-23-600R Escuadra de sujeción y posicionamiento 375x100x600 (derecha) 1 ud.
SP010-31-004 Escuadra plana 175x175x25 4 uds.
SP010-30-005 Ángulo de fijación y posicionamiento 175 x 50 x 75 agujero/ranura 4 uds.
SP010-50-002A Fijación universal 225x50x25 6 uds.
SP010-60-001 Tornillo de bloqueo rápido fi28x50 22 uds.
SP010-70-011 Cerradura de tornillo con mango giratorio 300x300 180deg 6 uds.
SP010-70-012 Cerradura de tornillo 90° con mango giratorio 300x150 2 uds.
SP010-70-013 Cierre de rosca con mango giratorio 300x300 45° 2 uds.
SP010-90-001 Piedra de aceite 1 ud.
SP130-01-102 Botella pulverizadora 1 ud.
SP010-90-003A Llave Allen hexagonal 150 mm 1 ud.
SP010-90-004 Cepillo de nylon fi30x80 1 ud.

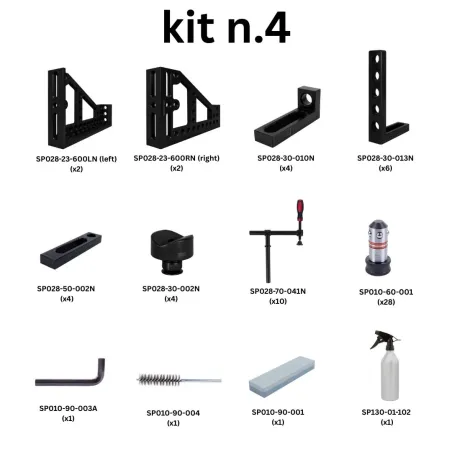

Kit N.º 4 para mesa de soldadura, con orificios de 28 mm

El juego incluye:

SP010-23-600R Ángulo de sujeción y posicionamiento de orificios 375x100x600 mm derecho, 2 uds.

SP010-23-600L Ángulos de sujeción y posicionamiento de orificios 375x100x600 mm izquierdo 2 pz.

SP010-30-005 Ángulo de sujeción y posicionamiento de orificios 175x50x75 mm orificio/ranura 4 pz.

SP010-30-013 Fijación y posicionamiento de agujeros angulares 175x50x275 mm agujero/ranura 6 pz.

SP010-50-002 Tapón universal 225x50x25 mm 4 pz.

SP010-65-001A Posiciones de los bloques en V fi 60 90° 4 pz.

SP010-70-001 Tornillo de compensación para el bloqueo a 180° con mango de acero 300x300 mm 10 pz.

SP010-60-001 Perno de bloqueo rápido fi 28x50 mm 28 pz.

SP010-90-003A Llave Allen 150 mm hexagonal 1 pz.

SP010-90-004 Cepillo de nylon fi 30x80 mm 1 ud.

SP010-90-001 Piedra aceitada 200x50x25 mm para la limpieza 1 ud.

SP010-90-002 Botella pulverizadora 1 l 1 ud.

ACERO S355J2+N El tablero de la mesa de soldadura está fabricado en acero S355J2+N, que se caracteriza por su gran solidez y resistencia a los impactos y a la deformación, además de ofrecer protección contra la corrosión y las salpicaduras de soldadura.

El tablero de 25 mm de grosor garantiza la durabilidad de la mesa y su resistencia a los daños mecánicos.

ESCALA MILIMÉTRICA
La escala milimétrica aplicada facilita el montaje preciso de la pieza de trabajo.

LADO 3D
Permite ampliar la superficie de trabajo y unir tableros.

SISTEMA D28
Orificios taladrados y biselados de 28 mm.

Dimensiones de la encimera 1500 x 1000 x 200 mm
Material Acero S355J2+N según EN 10025-2
Espesor de la encimera 25 mm
Precisión horizontal de la mesa 0,1/1000 mm
Precisión vertical de la mesa 0,1/200 mm
Estándar D28 (agujeros taladrados y fresados de 28 mm de diámetro)
Capacidad de carga 2000 kg/pata
Tipo de pata con pie ajustable + 5 cm
Longitud de la pata 620 mm
Número de patas 4 unid.
Altura total de la mesa 860-900 mm
Peso del tablero de la mesa 535 kg

ACERO S355J2+N
El tablero de la mesa de soldadura está fabricado en acero S355J2+N, que se caracteriza por su gran solidez y resistencia a los impactos y a la deformación, además de ofrecer protección contra la corrosión y las salpicaduras de soldadura.

El tablero de 25 mm de grosor garantiza la durabilidad de la mesa y su resistencia a los daños mecánicos.

ESCALA MILIMÉTRICA
La escala milimétrica aplicada facilita el montaje preciso de la pieza de trabajo.

LADO 3D
Permite ampliar la superficie de trabajo y unir tableros.

SISTEMA D28
Orificios taladrados y biselados de 28 mm.

Dimensiones de la encimera 1500 x 1000 x 200 mm
Material Acero S355J2+N según EN 10025-2
Espesor de la encimera 25 mm
Precisión horizontal de la mesa 0,1/1000 mm
Precisión vertical de la mesa 0,1/200 mm
Estándar D28 (agujeros taladrados y fresados de 28 mm de diámetro)
Capacidad de carga 2000 kg/pata
Tipo de pata con rueda
Longitud de la pata 620 mm
Número de patas 4 unid.
Altura total de la mesa 940 mm
Peso del tablero de la mesa 535 kg

ACERO S355J2+N
El tablero de la mesa de soldadura está fabricado en acero S355J2+N, que se caracteriza por su gran solidez y resistencia a los impactos y a la deformación, además de ofrecer protección contra la corrosión y las salpicaduras de soldadura.

El tablero de 25 mm de grosor garantiza la durabilidad de la mesa y su resistencia a los daños mecánicos.

ESCALA MILIMÉTRICA
La escala milimétrica aplicada facilita el montaje preciso de la pieza de trabajo.

LADO 3D
Permite ampliar la superficie de trabajo y unir tableros.

SISTEMA D28
Orificios taladrados y biselados de 28 mm.

Dimensiones de la encimera 2000 x 1000 x 200 mm
Material Acero S355J2+N según EN 10025-2
Espesor de la encimera 25 mm
Precisión horizontal de la mesa 0,1/1000 mm
Precisión vertical de la mesa 0,1/200 mm
Estándar D28 (agujeros taladrados y fresados de 28 mm de diámetro)
Capacidad de carga 2000 kg/pata
Longitud de las patas 620 mm con pie ajustable + 5 cm
Número de patas 4 unid.
Altura total de la mesa 870 mm
Peso del tablero 720 kg

Mesa de soldadura HERMES, 2000 x 1000, grosor 25 mm, orificios de 28 mm, con RUEDAS

ACERO S355J2+N
La superficie de la mesa de soldadura está fabricada en acero S355J2+N, que se caracteriza por su gran resistencia a los impactos y a la deformación, además de proteger contra la corrosión y las salpicaduras de soldadura.

La superficie de la mesa, con un grosor de 25 mm, garantiza la durabilidad de la mesa y la resistencia a los daños mecánicos.

ESCALA MILIMÉTRICA
La escala milimétrica aplicada facilita el montaje preciso del elemento a trabajar.

LADO 3D
Permite ampliar la superficie de trabajo y unir las superficies de la mesa.

SISTEMA D28
Orificios perforados y biselados de 28 mm.

Dimensiones de la superficie de trabajo 2000 x 1000 x 200 mm.
Material Acero S355J2+N según EN 10025-2.
Espesor de la superficie de la mesa 25 mm.
Precisión horizontal de la mesa 0,1/1000 mm.
Precisión vertical de la mesa 0,1/200 mm.
Estándar D28 (agujeros perforados y fresados de 28 mm de diámetro)
Capacidad de carga 2000 kg/pata
Longitud de la pata 620 mm con pie ajustable + 5 cm
Número de patas 4 uds.
Altura total de la mesa 870 mm
Peso de la superficie de la mesa 720 kg

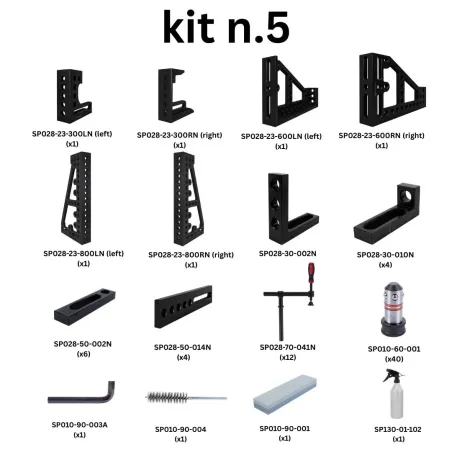

El juego incluye:

SP010-23-300L Ángulo de fijación y localización 275x100x300mm izquierdo 1 ud.
SP010-23-300R Escuadra de sujeción y fijación 275x100x300mm derecha 1 ud.
SP010-23-600L Ángulo de sujeción y fijación para agujeros 375x100x600mm izquierda 1 ud.
SP010-23-600R Escuadra de sujeción y fijación para agujeros 375x100x600mm derecha 1 ud.
SP010-23-800L Ángulo de sujeción y posicionamiento para taladros 375x100x800mm izquierda 1 ud.
SP010-23-800R Ángulo de sujeción y posicionamiento para taladros 375x100x800mm derecha 1 ud.
SP010-30-002 Ángulo de sujeción y posicionamiento para taladros 175x50x175mm taladro/ranura 6 uds.
SP010-30-005 Ángulo de sujeción y posicionamiento para taladros 175x50x75mm taladro/ranura 4 uds.
SP010-50-002 Tapón universal 225x50x25mm agujero/ranura 6 uds.
SP010-50-014 Tapón universal 500x100x25mm agujero/ranura 4 uds.
SP010-70-001 Tornillo de compensación para bloqueo 180° con mango de acero 300x300 mm 12 uds.
SP010-60-001 Tornillo de bloqueo rápido fi 28x50mm 40 uds.
SP010-90-003A Llave Allen hexagonal 150mm 1 ud.
SP010-90-004 Cepillo de nylon fi 30x80mm 1 ud.
SP010-90-001 Piedra de aceite 200x50x25mm para limpieza 1 ud.
SP010-90-002 Botella de spray 1l 1 ud.

ACERO NITRURADO S355J2+N
El grado de acero S355J2+N utilizado para fabricar la mesa de soldadura ofrece una gran resistencia a los impactos y arañazos, mientras que el tablero de la mesa de soldadura nitrurado por plasma aumenta significativamente la protección contra la corrosión y las salpicaduras de soldadura.

El tablero de 25 mm de grosor garantiza la durabilidad de la mesa y su resistencia a los daños mecánicos.

ESCALA MILIMÉTRICA
La escala milimétrica aplicada facilita el montaje preciso de la pieza de trabajo.

LADO 3D
Permite ampliar la superficie de trabajo y unir tableros.

SISTEMA D28
Orificios taladrados y biselados de 28 mm.

Dimensiones de la superficie de trabajo 2000 x 1000 x 200 mm
Fabricado con soldadura y revestimiento protector (nitrurado)
Material Acero S355J2+N según EN 10025-2
Espesor del tablero 25 mm
Precisión horizontal de la mesa 0,1/1000 mm
Precisión vertical de la mesa 0,1/200 mm
Estándar D28 (agujeros taladrados y fresados de 28 mm de diámetro)
Capacidad de carga 2000 kg/pata
Tipo de pata con pie ajustable +5cm
Longitud de la pata 620 mm
Número de patas 4 unid.
Altura total de la mesa 870 mm
Peso del tablero de la mesa 720 kg

ACERO NITRURADO S355J2+N
El grado de acero S355J2+N utilizado para fabricar la mesa de soldadura ofrece una gran resistencia a los impactos y arañazos, mientras que el tablero de la mesa de soldadura nitrurado por plasma aumenta significativamente la protección contra la corrosión y las salpicaduras de soldadura.

El tablero de 25 mm de grosor garantiza la durabilidad de la mesa y su resistencia a los daños mecánicos.

ESCALA MILIMÉTRICA
La escala milimétrica aplicada facilita el montaje preciso de la pieza de trabajo.

LADO 3D
Permite ampliar la superficie de trabajo y unir tableros.

SISTEMA D28
Orificios taladrados y biselados de 28 mm.

Dimensiones de la superficie de trabajo 2400 x 1200 x 200 mm
Fabricado con soldadura y recubrimiento protector (nitrurado)
Material Acero S355J2+N según EN 10025-2
Espesor del tablero 25 mm
Precisión horizontal de la mesa 0,1/1000 mm
Precisión vertical de la mesa 0,1/200 mm
Estándar D28 (agujeros taladrados y fresados de 28 mm de diámetro)
Capacidad de carga 2000 kg/pata
Tipo de pata con pie ajustable +5cm
Longitud de la pata 620 mm
Número de patas 6 uds.
Altura total de la mesa 870 mm
Peso del tablero de la mesa 960 kg

Mesa de soldadura MAXIMUS 2400x1200, grosor 25 mm, orificios de 28 mm, con acabado nitrurado, con RUEDAS

ACERO NITRURADO S355J2+N
El tipo de acero S355J2+N utilizado para fabricar la mesa de soldadura ofrece una alta resistencia a los golpes y arañazos, mientras que la superficie soldada y nitrurada por plasma aumenta considerablemente la protección contra la corrosión y las salpicaduras de soldadura.

La superficie de la mesa, con un grosor de 25 mm, garantiza la durabilidad de la mesa y la resistencia a los daños mecánicos.

ESCALA MILIMÉTRICA
La escala milimétrica aplicada facilita el montaje preciso del elemento a trabajar.

LADO 3D
Permite ampliar la superficie de trabajo y unir las superficies de la mesa.

SISTEMA D28
Orificios perforados y biselados de 28 mm.

Dimensiones de la superficie de trabajo 2400 x 1200 x 200 mm.
Fabricada con soldadura y revestimiento protector (nitrurado).
Material: acero S355J2+N según EN 10025-2.
Espesor de la superficie de la mesa 25 mm.
Precisión horizontal de la mesa 0,1/1000 mm.
Precisión vertical de la mesa 0,1/200 mm.
Estándar D28 (orificios perforados y fresados de 28 mm de diámetro).
Capacidad de carga 2000 kg/pata.
Tipo de pata con pie regulable +5 cm.
Longitud de la pata 620 mm
Número de patas 6 uds.
Altura total de la mesa 870 mm
Peso del tablero de la mesa 960 kg

ACERO NITRURADO S355J2+N
El grado de acero S355J2+N utilizado para fabricar la mesa de soldadura ofrece una gran resistencia a los impactos y arañazos, mientras que el tablero de la mesa de soldadura nitrurado por plasma aumenta significativamente la protección contra la corrosión y las salpicaduras de soldadura.

El tablero de 25 mm de grosor garantiza la durabilidad de la mesa y su resistencia a los daños mecánicos.

ESCALA MILIMÉTRICA
La escala milimétrica aplicada facilita el montaje preciso de la pieza de trabajo.

LADO 3D
Permite ampliar la superficie de trabajo y unir tableros.

SISTEMA D28
Orificios taladrados y biselados de 28 mm.

Dimensiones de la superficie de trabajo 3000 x 1500 x 200 mm
Fabricado con soldadura y recubrimiento protector (nitrurado)
Material Acero S355J2+N según EN 10025-2
Espesor del tablero de la mesa 25 mm
Precisión horizontal de la mesa 0,1/1000 mm
Precisión vertical de la mesa 0,1/200 mm
Estándar D28 (agujeros taladrados y fresados de 28 mm de diámetro)
Capacidad de carga 2000 kg/pata
Tipo de pata con pie ajustable +5cm
Longitud de la pata 620 mm
Número de patas 6 uds.
Altura total de la mesa 870 mm
Peso del tablero de la mesa 1500 kg
